新型組合式一次設備GIS
一次設備智能化概念：
一次設備的智能化就是在常規變電站運行監控系統的基礎上增加監測反映設備運行狀態和健康狀況在線監測系統。
在線監測系統主IED（監測主機）接收各監測子IED設備數據，完成數據分析、診斷、存儲功能，并將數據及診斷結果上傳監控主站。
一次設備智能化意義：
傳感器帶寬
電流傳感器帶寬：1kHz～10MHz
采樣頻率
a）行波電流采樣頻率：2MHz～10MHz
b）工頻電流采樣頻率：≥2kHz
測量范圍
a）行波電流測量范圍：5A～5kA
b）行波電流連續記錄時長：≥1000us
c）工頻電流測量范圍：10A～10kA
d）工頻電流連續記錄時長：≥500ms
測量精度
a）行波電流測量精度：±10%
b）工頻電流測量精度：±10%
c）系統時間標定精度：±0.1μs
電源耦合取電工作范圍
最小導線負荷電流：20A
最大導線負荷電流：1500A
使用環境
a）環境溫度：-20°C~+80°C
b）相對濕度：1%～100%；
c）最大風速：診斷裝置在陣風不大于45m/s條件下應正常工作；
d）海拔高度：≤5500m；
外觀結構
a）診斷裝置應具有較強的環境適應性，具備防雨、防潮、防腐蝕、抗振、防雷、防電磁干擾等性能；
b）診斷裝置應符合外殼防護等級IP65的要求；
c）診斷裝置的外殼應采用金屬鋁材質，應能滿足220kV電壓等級電暈放電的要求；
d）診斷裝置應適用于各種型號導線；
壽命要求
設備免維護時間：> 5 年；
智能一次設備智能一次設備
變電站常見的一次設備有：

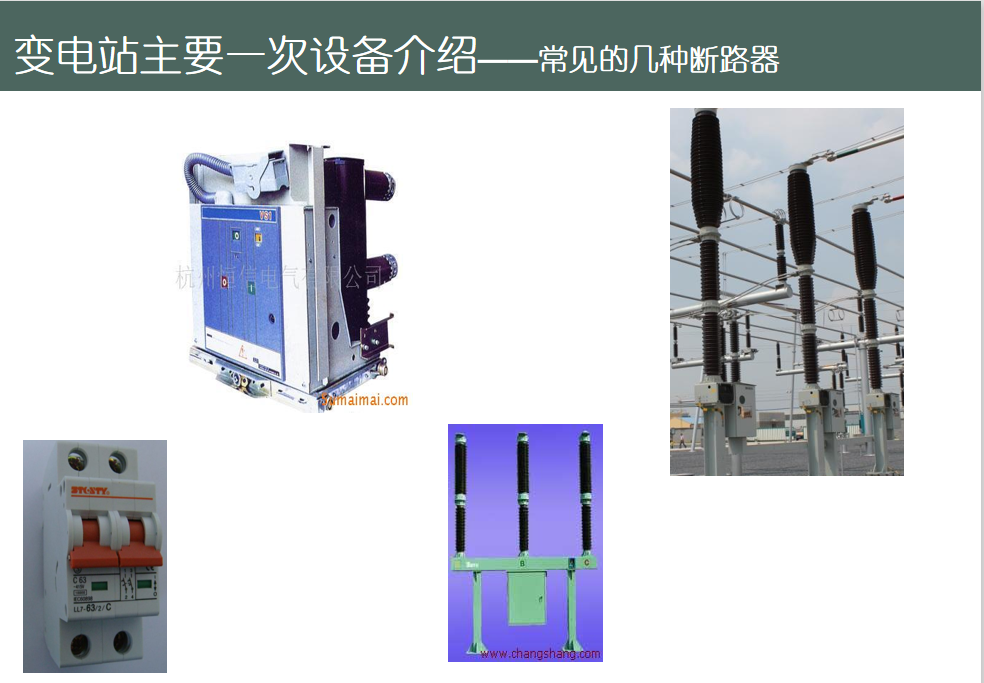

斷路器
斷路器
接地開關
電容器
高頻阻波器
結合濾波器
耦合電容器
串聯電容器
并聯電抗器
無功補償電容器組
互感器
新型組合式一次設備GIS
一次設備智能化概念：
一次設備的智能化就是在常規變電站運行監控系統的基礎上增加監測反映設備運行狀態和健康狀況在線監測系統。
在線監測系統主IED（監測主機）接收各監測子IED設備數據，完成數據分析、診斷、存儲功能，并將數據及診斷結果上傳監控主站。
1.在常規變電站運行監控的基礎上完善了變電站設備的監控措施；
2.提高了變電站一次設備的監控質量；
3.為設備狀態檢修和變電站遠方巡視提供技術依據。
變電站一次設備智能化——常見設備智能化舉例
斷路器智能化
1.分合閘線圈監測：分合閘波形數據；分合閘時間數據；三相同期數據；
2.觸頭機械特性監測：行程曲線數據；分合閘速度數據；
3.儲能電機監測：儲能電機運行電流數據；儲能電機運行狀態數據；
4.氣室局部放電監測：監測最大放電量、單位時間放電次數和放電相位
5.SF6密度微水監測。
避雷器智能化：
1.避雷器泄漏電流
2.避雷器放電次數
變壓器智能化：
1.變壓器油在線監測：H2、CO、CH4、C2H6、C2H4和C2H2、CO2和微水?dāng)?shù)據
2.局放在線監測：監測最大放電量、單位時間放電次數和放電相位
3.鐵芯接地電流在線監測：鐵芯接地電流
4.繞組溫度在線監測：繞組溫度
5.套管在線監測：介損、等值電容和泄露電流。
高壓開關柜智能化
1.斷路器真空度監測
2.主要導流體溫度監測
線路分布式故障裝置
線路分布式故障裝置
電流傳感器帶寬：1kHz～10MHz
采樣頻率
a）行波電流采樣頻率：2MHz～10MHz
b）工頻電流采樣頻率：≥2kHz
測量范圍
a）行波電流測量范圍：5A～5kA
b）行波電流連續記錄時長：≥1000us
c）工頻電流測量范圍：10A～10kA
d）工頻電流連續記錄時長：≥500ms
測量精度
a）行波電流測量精度：±10%
b）工頻電流測量精度：±10%
c）系統時間標定精度：±0.1μs
電源耦合取電工作范圍
最小導線負荷電流：20A
最大導線負荷電流：1500A
使用環境
a）環境溫度：-20°C~+80°C
b）相對濕度：1%～100%；
c）最大風速：診斷裝置在陣風不大于45m/s條件下應正常工作；
d）海拔高度：≤5500m；
外觀結構
a）診斷裝置應具有較強的環境適應性，具備防雨、防潮、防腐蝕、抗振、防雷、防電磁干擾等性能；
b）診斷裝置應符合外殼防護等級IP65的要求；
c）診斷裝置的外殼應采用金屬鋁材質，應能滿足220kV電壓等級電暈放電的要求；
d）診斷裝置應適用于各種型號導線；
壽命要求
設備免維護時間：> 5 年；
